Hoe de aarde antenne checken van de Firestik FS4


Recommended Posts

Hi

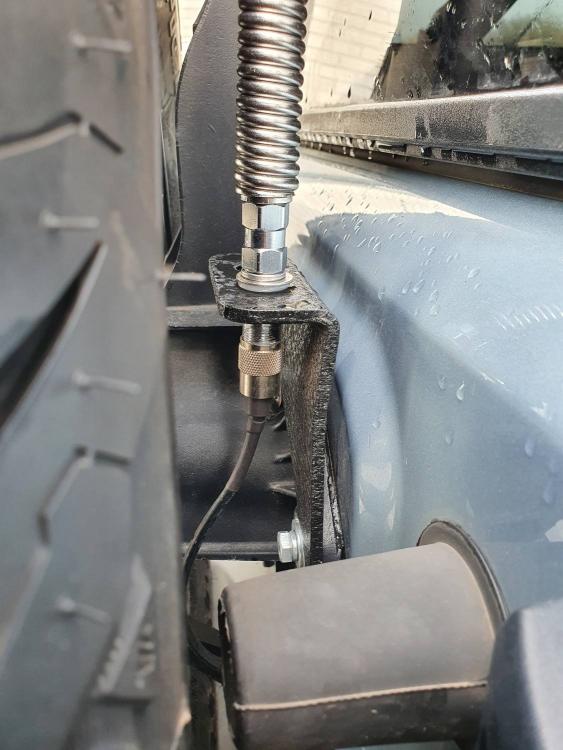

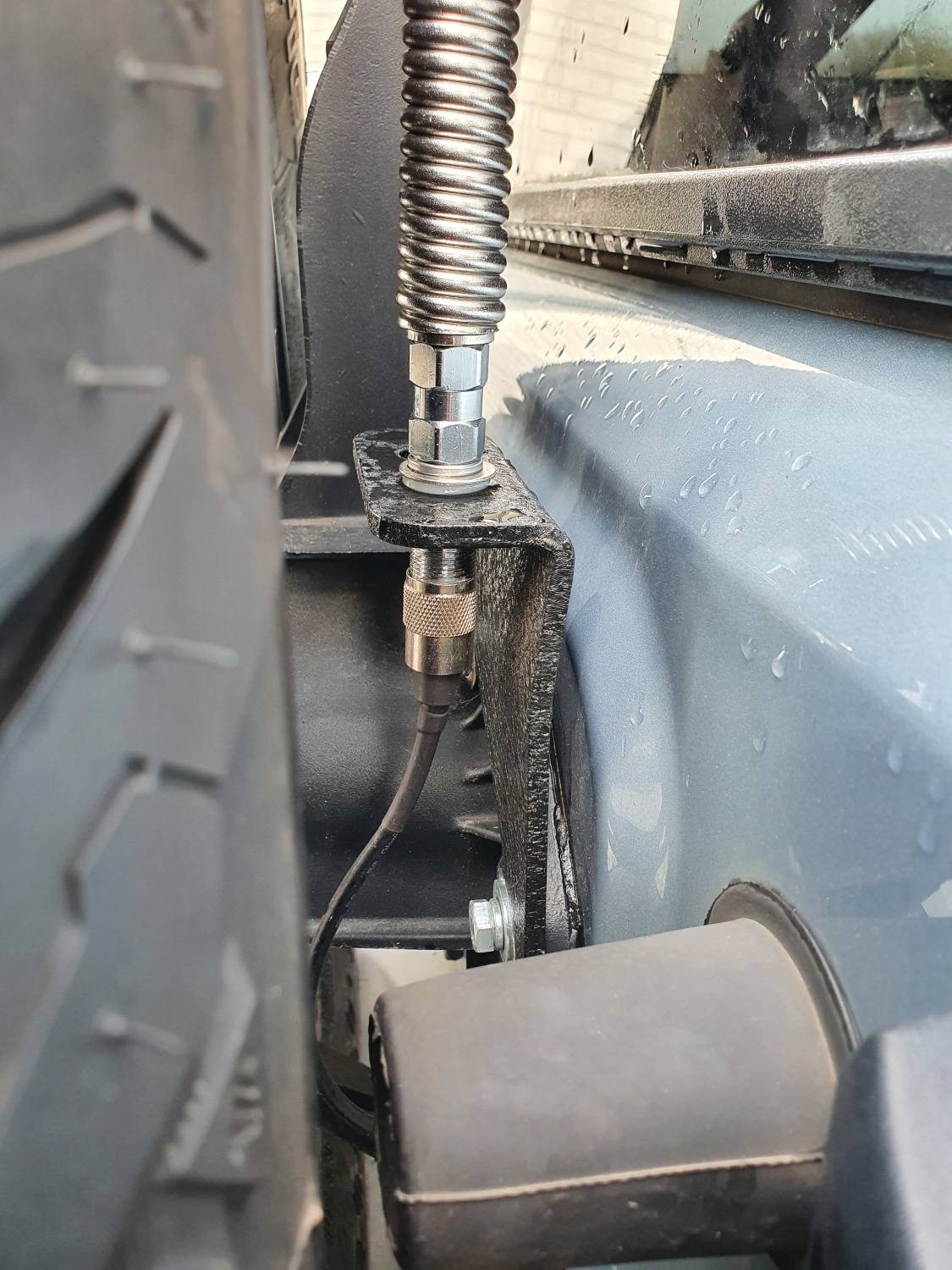

Ik heb een Firestik gemonteerd op een houder van Rugged Ridge. Ik heb de coating bij de montage van de houder geschuurd bij de montage bouten aan de achterdeur en ook bij de montage van de antenne. Bij de montage van de antenne aan de houder heb ik de kunststof ring aan de bovenzijde tussen de antenne en de houder geplaatst. Zie ook de foto.

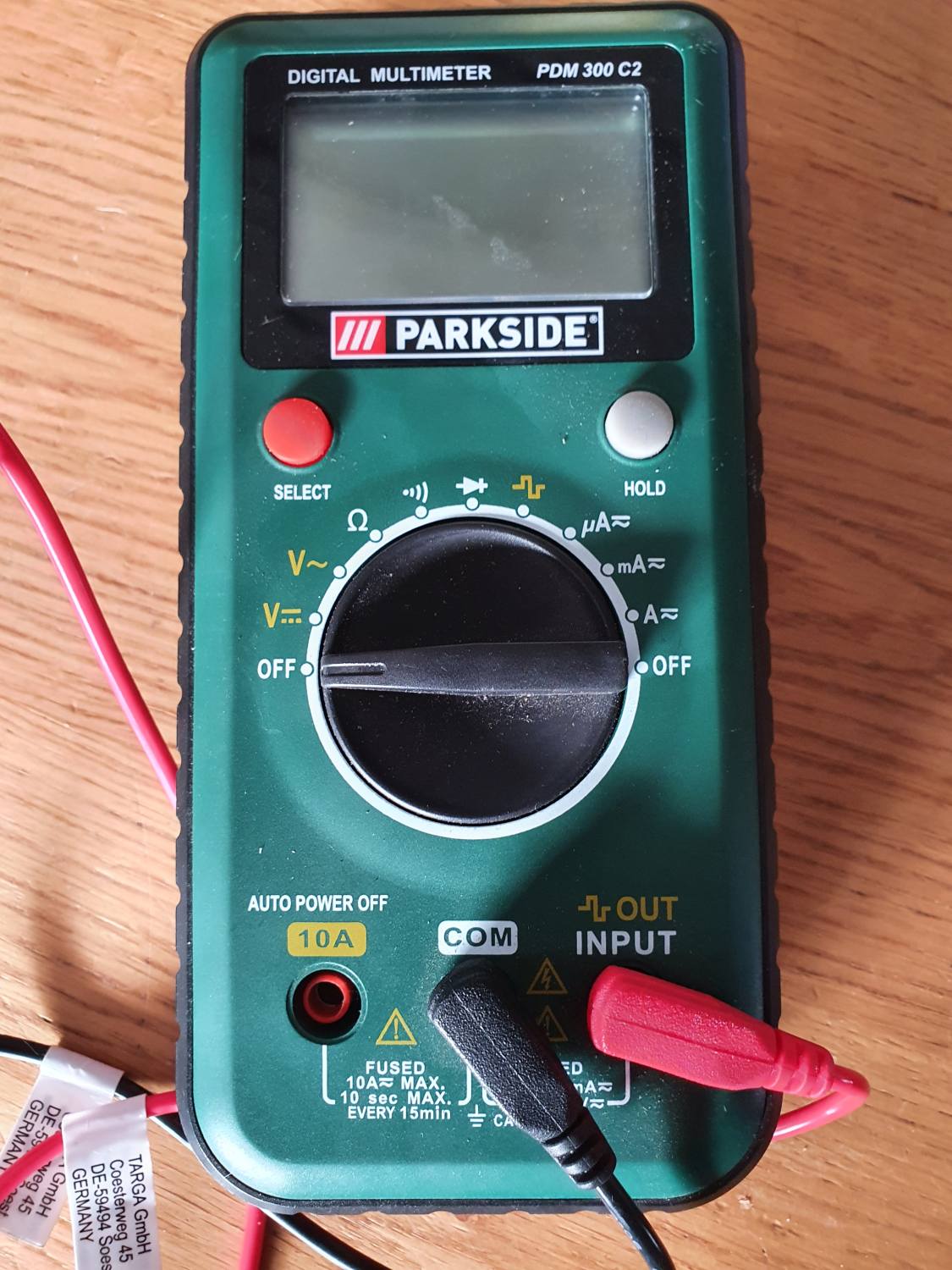

ik wil nu graag, als noob, testen of de aarding goed is of dat ik meer voor moet doen. Ik heb daarvoor een multimeter aangeschaft (zie plaatje) maar heb geen idee waar ik de zwarte pen op kan zetten, waar de rode pen, welke stand de switch op de meter moet staan en welke waarden ik moet lezen als het goed is of welke waarde ik zie als de aarding niet goed is aangesloten...



Kan iemand mij helpen hiermee?



Link to post
Share on other sites
Posted (edited)

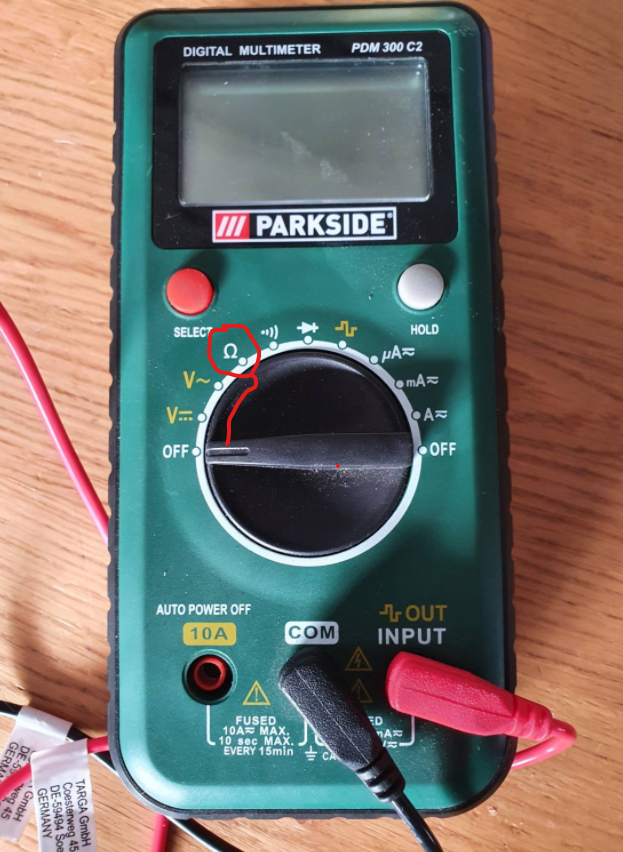

Als ik de multimeter op Ohm zet, en ik plaats de ene punt van de mm op de antenneaansluiting onder de houder en de andere op de bout waarmee de houder op de tailgate gemonteerd is gaan de waarden snel op en neer. Lijkt mij niet juist...



Iemand verstand van electro voor dit geval?



Edited by -AJ-
Link to post
Share on other sites

Belangrijk is dat de massa goed verbonden is. Meten is weten.

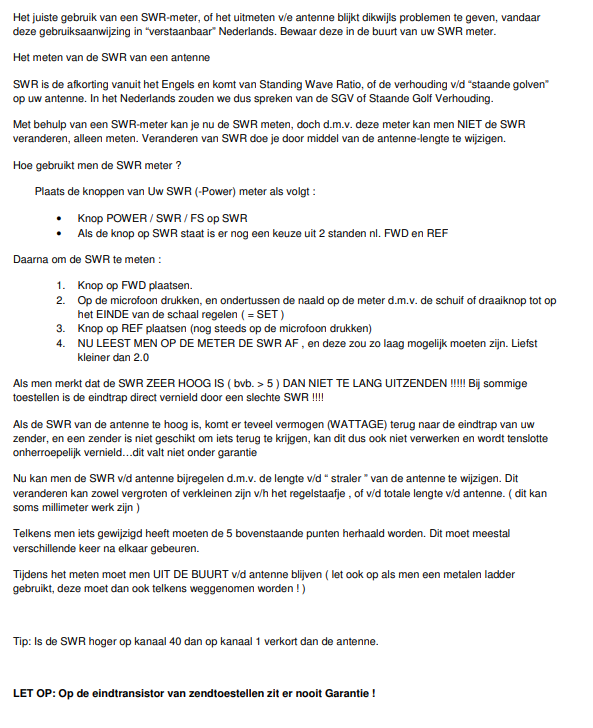

Maar nog belangrijker is het bekijken van het Vswr (staande golf)

Deze kan het beste 1 op 1  a 1 op 1.8 max zijn.

Dit om ook voor de eindtrap de beoogde 50 Ohm en afstraling te hebben

Staat dit niet juist dan zal de eindtrap heet worden en zelfs defect kunnen raken.

Als dat gebeurd is er geen vermogen meer

4 Watt uit wil je ook uit de antenne hebben en geen 2 Watt reflectie terug in de radio.


Link to post
Share on other sites
  • 4 weeks later...
Op 21/3/2021 om 10:00 PM zei www.jeepie.nl:

Belangrijk is dat de massa goed verbonden is. Meten is weten.

Maar nog belangrijker is het bekijken van het Vswr (staande golf)

Deze kan het beste 1 op 1  a 1 op 1.8 max zijn.

Dit om ook voor de eindtrap de beoogde 50 Ohm en afstraling te hebben

Staat dit niet juist dan zal de eindtrap heet worden en zelfs defect kunnen raken.

Als dat gebeurd is er geen vermogen meer

4 Watt uit wil je ook uit de antenne hebben en geen 2 Watt reflectie terug in de radio.



Thanks Rene,

Waar heb jij je massa van de antenne aangesloten? Bij de subwoofer?
